SISTEMA DE CONVERSÃO DE POTÊNCIA E MÉTODO DE OPERAÇÃO DE UM SISTEMA DE CONVERSÃO DE POTÊNCIA

Classificação IPC

Prioridades unionistas

Resumo técnico

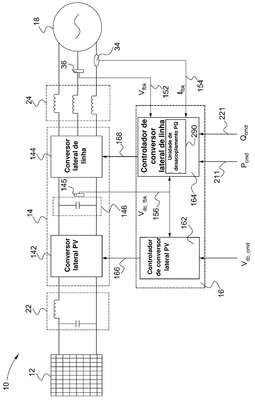

SISTEMA DE CONVERSÃO DE POTÊNCIA E MÉTODO DE OPERAÇÃODE UM SISTEMA DE CONVERSÃO DE POTÊNCIAAs realizações da invenção referem-se geralmente a sistemas emétodos de conversão de potência para converter e fornecer potência elétricapara alimentar um sistema elétrico. O sistema de conversão de potência ,compreende: um barramento de corrente contínua (CC) para receber potênciade CC de uma fonte de alimentação ; um conversor de potência para aconversão da potência de CC no barramento de CC em potência de correntealternada (CA); e um controlador acoplado ao conversor de potência pararegular a potência, em que o controlador compreende: um regulador depotência ativa para a geração de um sinal de comando de ângulo de fase combase em um sinal de comando de potência ativa e um sinal de retroalimentaçãode potência ativa ; um regulador de potência reativa para a geração de um sinalde comando de magnitude de tensão com base em um sinal de comando depotência reativa e um sinal de retroalimentação de potência reativa ; e umaunidade de desacoplamento de potência ativa (P) e potência reativa (Q) para odesacoplamento da interação entre o regulador de potência ativa e o reguladorde potência reativa.
