PASTILHA DE TORNEAMENTO INTERCAMBIÁVEL E DE LADO DUPLO

Classificação IPC

Prioridades unionistas

Resumo técnico

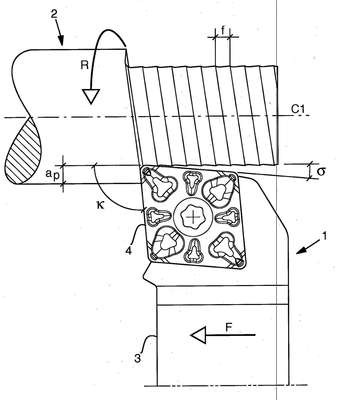

PASTILHA DE TORNEAMENTO INTERCAMBIÁVEL E DE LADO DUPLO A presente invenção está correlacionada a uma pastilha de torneamento intercambiável, de lado duplo, apresentando um formato básico poligonal que compreende uma pluralidade de cantos, uma superfície de folga periférica e lados superiores e inferiores idênticos, nos quais são incluídas superfícies de suporte posicionadas em um plano de referência, ditas superfícies de suporte sendo paralelas entre si e a um plano neutro, que está situado na metade do caminho entre o plano de referência e na direção do qual a superfície de folga se estende com um ângulo reto. Ao longo do lado superior, assim como, do lado inferior, estão presentes arestas de corte primárias (12) que, individualmente, incluem uma aresta de ponta (14) situada em um canto e duas arestas principais (15) que convergem na direção da mesma, e que são localizadas em um plano de ponta inclinado em relação ao plano neutro, e que se transformam em arestas de corte auxiliares (19), que se deslocam em paralelo ao plano neutro, e cada par separado de arestas de corte primárias se desloca ao longo de um único e mesmo lado da pastilha de torneamento, e onde superfícies guias direcionadoras de cavaco ( 24, 25, 21) são colocadas no interior das superfícies de cavaco (16a, 16b, 16c) das arestas de corte. De acordo com a invenção, a aresta de corte primária (12) apresenta uma geometria de corte geralmente positivo, de modo que um ângulo de calço da aresta de corte entre a superfície de cavaco (16a) e a superfície de folga seja agudo nas seções arbitrárias ao longo da aresta de ponta (14), assim como, ao longo das duas arestas principais (15). Desse modo, a aresta de corte primária se torna de corte fácil e produz cavacos que podem ser direcionados de maneira cuidadosa, embora diferente, pelas superfícies guias dispostas interiormente.
