ESTABILIZADORA DE CARGA PARA TRANSPORTADOR DE CORREIA COM REGULADOR DE ÂNGULOS

Classificação IPC

Resumo técnico

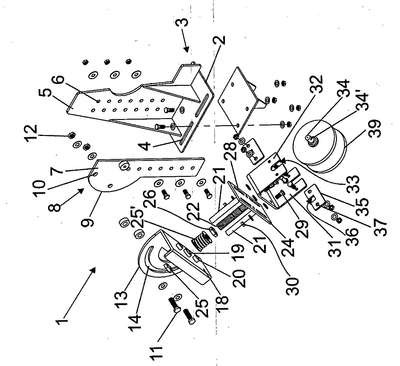

ESTABILIZADORA DE CARGA PARA TRANSPORTADOR DE CORREIA COM REGULADOR DE ÂNGULOS compreendido por um corpo principal formado a partir de uma base dotada em suas laterais de furos oblongos, dita base projeta perpendicularmente uma chapa de sustentação provida de diversos furos passantes de ajuste transversal, onde é fixado um suporte de ajuste, cuja secção superior detém um segmento circular dotado de furos passantes para fixação através de parafusos e porcas no suporte transferidor semicircular, dotado de um canal oblongo de ajuste disposto em arco, abaixo do qual verifica-se um furo passante para fixação de um parafuso de giro louco, sendo a base do suporte transferidor provido duto central ladeado por dutos condutores onde são inseridos pinos guias, enquanto duto central recebe um eixo roscado ambos dispostos na chapa de união, fixada a base por porcas rosqueadas ao dito eixo que recebe uma mola de compressão limitada inferiormente por um anel, sendo que a chapa de união projeta lateralmente canais oblongos que através de parafusos e porcas promovem a fixação de um mancai em formato de "U" invertido, cujas abas são dotadas de canais onde são inserido eixo provida de canal acoplador central, apoiados sobre chapas de apoio provida de furo oblongo central ladeado por furos passante circulares fixados através de parafusos e porcas nas abas, promovendo a sustentação da polia em "V".
