ESTRUTURA DE MONTAGEM DE RADIADOR DE ÓLEO REFRIGERADO A AR PARA MOTOR DE COMBUSTÃO INTERNA

Classificação IPC

Prioridades unionistas

Resumo técnico

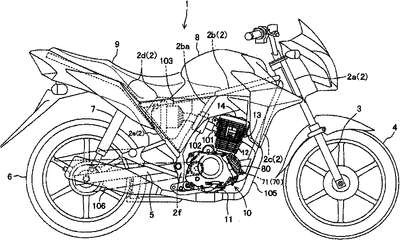

Patente de Invenção: "ESTRUTURA DE MONTAGEM- DE RADIADOR DE ÓLEO REFRIGERADO A AR PARA MOTOR DE COMBUSTÃO INTERNA". A presente invenção refere-se a uma estrutura de montagem de radiador de óleo refrigerado a ar de um motor de combustão interna, em que um efeito de resfriamento de óleo pode ser consideravelmente esperado, que é montada no motor de combustão interna sem requerer tubulação de tubos de óleo, e que é superior em capacidade de montagem com menos número de peças. Em uma estrutura de montagem de radiador de óleo refrigerado a ar para um motor de combustão interna que é instalado em um veículo e em que uma tampa de cárter (50) cobre uma parte externa de um cárter (11) em uma direção axial, o cárter (11) articula de maneira giratória um eixo de manivela (20) orientado em uma direção de largura do veículo, uma unidade de radiador de óleo (70) na qual uma passagem de introdução de óleo (75i) e uma passagem de saída de óleo (76e) são integralmente proporcionadas com um radiador de óleo refrigerado a ar (71) é montada em uma porção dianteira da tampa de cárter (50) com a passagem de introdução de óleo (75i) e a passagem de saída de óleo (76e) respectivamente em comunicação com uma passagem de óleo lateral a montante (58) e uma passagem de óleo lateral a jusante (59) que são formadas na tampa de cárter (50).
