MÓDULO DE FILTRO CATALÍTICO E SISTEMA DE FILTRO CATALÍTICO QUE COMPREENDE O MESMO

Classificação IPC

Prioridades unionistas

Resumo técnico

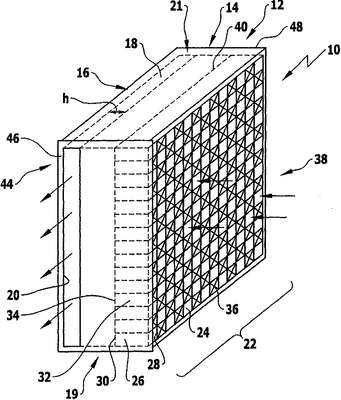

MÓDULO DE FILTRO CATALÍTICO E SISTEMA DE FILTRO CATALÍTICO QUE COMPREENDE O MESMO Trata-se de um módulo de filtro catalítico para os fluidos gasosos que pode ser incorporado a uma alta densidade de integração em um sistema de filtro. O módulo de filtro compreende um elemento de filtro em formato de bloco, um elemento catalítico e uma disposição de coleta e de descarga de gás de limpeza. O elemento catalítico é substancialmente coextensivo com o elemento de filtro, o dito elemento de filtro tem uma face de alimentação e no seu lado oposto uma face de descarga a partir da qual o filtrado sai para ser recebido pela face a montante do elemento catalítico. O fluido gasoso sai do elemento catalítico como um gás limpo em uma face de gás limpo do mesmo oposta à face a montante. A disposição de coleta e de descarga de gás de limpeza compreende um ou mais canais que se estendem por toda a face de gás limpo do elemento catalítico desviando e direcionando o fluxo de gás limpo transversal à vertical da face de gás limpo do elemento catalítico a uma abertura de descarga de gás limpo do módulo de filtro em uma face lateral do mesmo.
