SISTEMA DE RETROALIMENTAÇÃO POSICIONAL E MÉTODO PARA AJUSTAR UM CONJUNTO DE VEDAÇÃO

Classificação IPC

Prioridades unionistas

Resumo técnico

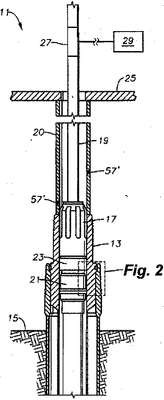

SISTEMA DE RETROALIMENTAÇÃO POSICIONAL E MÉTODO PARA AJUSTAR UM CONJUNTO DE VEDAÇÃO. A presente invenção refere-se, em geral, a um sistema para retroalimentação posicional remota de um membro de cabeça de poço submarino e, em particular, a um sistema e método para detectar a posição de um membro atuável de um membro de cabeça de poço submarino para a confirmação de ajuste do membro de cabeça de poço submarino. O sistema de retroalimentação posicional compreende um conjunto de vedação (23) acoplado de modo liberável à ferramenta de assentamento (17), sendo configurado para ser posicionado entre uma superfície de diâmetro externo do suspensor (21) e uma superfície de diâmetro interno da cabeça de poço (13), compreendendo uma parte superior (45) que se move em relação a uma parte inferior (31), quando o conjunto de vedação (23) está sendo movido a partir de uma posição não ajustada para uma ajustada para formar uma vedação, respectivamente; um imã (57) que tem um campo magnético (63), em que o imã (57) é disposto na parte superior (45) do conjunto de vedação (23); uma ferramenta de assentamento (17) configurada para ajustar o suspensor (21) na cabeça de poço (13); e um ou mais dispositivos sensores (59, 61) dispostos na ferramenta de assentamento (17), em que o um ou mais dispositivos sensores (59, 16) são posicionados no campo magnético (63) do imã (57) em uma ou mais dentre a posição ajustada e a posição não ajustada, em que o um ou mais dispositivos sensores (59, 61) são configurados para se comunicarem com uma plataforma de superfície (25), quando o imã (57) passa o campo magnético (63) através de um ou mais dispositivos sensores (59, 61).
