COLDRE COM DISPOSITIVO DE CATRACA PARA SISTEMA DE ARTICULAÇÃO E POSICIONAMENTO, E BOTÃO DE SEGURANÇA PARA SISTEMA DE TRAVAMENTO E LIBERAÇÃO DE ARMA DE FOGO

Classificação IPC

Resumo técnico

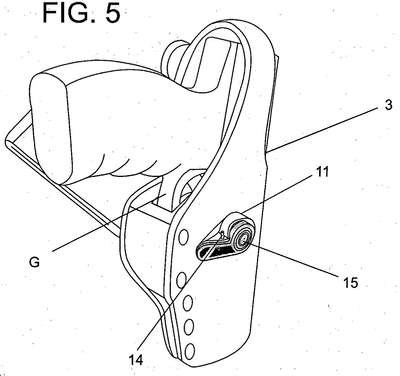

COLDRE COM DISPOSITIVO DE CATRACA PARA SISTEMA DE ARTICULAÇÃO E POSICIONAMENTO, E BOTÃO DE SEGURANÇA PARA SISTEMA DE TRAVAMENTO E LIBERAÇÃO DE ARMA DE FOGO, onde, a partir do suporte rígido (1) do cinto (C) é conformado alojamento anelar ( 4) com dentes (5) para acoplamento de disco giratório (7) dotado de ressalto (8) com rasgos (9), entre os quais é incorporada uma lingüeta flexível (10), formando um dispositivo de catraca para o coldre (3). Além disso, na face externa, o coldre (3) incorpora uma capa-guia (11) vazada por furo (12) e um eixo (14) com mola (15) que prende um botão (16) com atuador (17). O atuador (17) do botão (16) penetra pelo furo (12) internamente ao coldre (3) e prende-se no guarda-mato (G) da arma de fogo (A). Através do dispositivo de catraca o coldre (3) é movimentado instantaneamente e assim travado após achada sua posição em relação à anatomia do usuário. Através do botão (16), somente após o mesmo pressionado pelo próprio usuário, é possibilitado o saque da arma (A), mesmo estando o coldre (3) com sua alça superior aberta, formando assim um sistema adicional de segurança.
