DISPOSIÇÃO DE FILTRO NA REGIÃO DE ABERTURA DE ENTRADA DE UM CONDUTO DE ASPIRAÇÃO PARA MOTORES DE COMBUSTÃO INTERNA

Classificação IPC

Prioridades unionistas

Resumo técnico

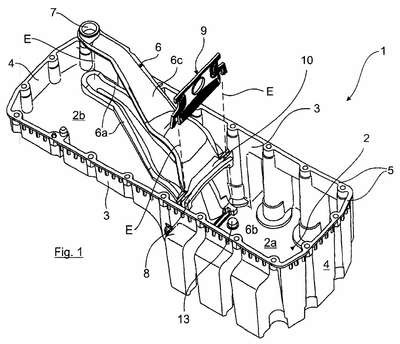

CÁRTER DE ÓLEO PARA MOTORES DE COMBUSTÃO INTERNA BEM COMO DISPOSIÇÃO DE CRIVO. A presente invenção refere-se a um cárter de óleo para motores de combustão interna, que apresenta um conduto de aspiração integrado no cárter de óleo, fabricado de preferência no processo de fundição ou moldagem a injeção e/ou de preferência de plástico, que apresenta em um ponto de entrada, de preferência no ponto mais profundo, do cárter de óleo uma abertura de entrada alinhada essencialmente certicalmente ao fundo do cárter e um crivo associado à abertura de entrada e que apresenta em um ponto situado mais alto do que aquele uma região de conexão, especialmente uma tubuladura de conexão, para conexão indireta ou direta a uma bomba de óleo lubrificante de um motor de combustão interna, em que uma parede do conduto de aspiração é formada pelo fundo do cárter e fechada para cima por uma tampa de conduto de aspiração de preferência unitária. Segundo a invenção, na tampa do conduto de aspiração (6c) ou entre segmentos de parede de conduto (6a, 6b) do lado do fundo do cárter, salientes para cima, e a tampa do conduto de aspiração (6c) é previsto um alojamento (10), em que o crivo (9) está alinhado alojado e retido essencialmente em direção de desenformação do cárter de óleo (1) e/ou da tampa do conduto de aspiração (6c). A invenção refere-se ainda a uma disposição de crivo favorável e de fácil manipulação na região de uma abertura de entrada de um conduto de aspiração.
