CONJUNTO DE VEDAÇÃO AERODINÂMICO DE UMA MÁQUINA ROTATIVA

Classificação IPC

Prioridades unionistas

Resumo técnico

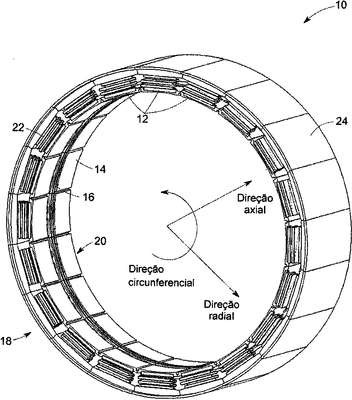

CONJUNTO DE VEDAÇÃO AERODINÂMICO DE UMA MÁQUINA ROTATIVA Um conjunto de vedação aerodinâmico de uma máquina rotativa é fornecido. O conjunto inclui múltiplos segmentos do dispositivo de vedação (12), dispostos circunferencialmente intermediários a um invólucro estacionário e a um rotor. Cada um dos segmentos inclui uma placa de sapata (14) com uma seção anterior de sapata (26) e uma seção posterior de sapata (28) tendo múltiplos dentes de labirinto (16) entre elas voltados para o rotor. A placa de sapata (14) é configurada para permitir um fluido de alta pressão a uma porção dianteira da pluralidade de dentes de labirinto (16) e um fluido de baixa pressão atrás da pluralidade de dentes de labirinto (16) e configurada ainda para gerar uma força aerodinâmica entre a sapata e o rotor. O segmento do dispositivo de vedação também inclui múltiplas molas de fole (30) ou flexoras (31) unidas à placa de sapata e a um elemento de interface superior, em que múltiplas molas de fole (30) ou flexoras (31) são configuradas para permitir o fluido de alta pressão ocupar uma cavidade anterior (38) e o fluido de baixa pressão ocupar uma cavidade posterior. Além disso, os segmentos do dispositivo de vedação incluem um vedante secundário ligado ao elemento de interface superior em uma primeira extremidade e posicionado sobre múltiplas molas de fole (30) ou flexoras (31) e à placa de sapata (14) em uma segunda extremidade.
