APERFEIÇOAMENTOS EM QUEIMADOR PARA FORNOS INDUSTRIAIS COM REGULAGEM INDEPENDENTE CONTROLADORA DE VAZÃO DE AR E GÁS

Classificação IPC

Resumo técnico

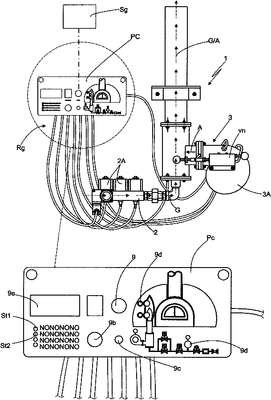

APERFEIÇOAMENTOS EM QUEIMADOR PARA FORNOS INDUSTRIAIS COM REGULAGEM INDEPENDENTE DE CONTROLE DE VAZÃO AR E GÁS, mais precisamente trata-se de queimador (1) para fornos industriais (Fd) do tipo fornos para cocção e preparação de alimentos, tais como, pizza, pão, etc.; o queimador (1) prevê regulagem independente (Rg) para controle de vazão de ar (A) e/ou gás (G) definido através do sistema gerenciador (Sg) acionado por controlador da pressão de gás (st1) e controlador da pressão do ar (st2) previstos no painel elétrico de comando (PC) coordenando a intensidade da chama alta (Ch1) ou chama baixa (Ch2) onde o controlador da pressão de gás (st1) é conectado com os registros (2A) do cavalete de gás (2) do queimador (1), enquanto que o controlador da pressão do ar (st2) prevê conexão com o sistema de modulação de ar (3), o qual é compreendido por ventilador (3A) e válvula solenoide (vn), sendo que dita válvula solenoide (vn) aciona o mecanismo de abertura e/ou fechamento (Mab) da passagem de ar (A) através da movimentação da placa articulável (4) montada em eixo transversal (Sa) previsto no quadro (Sc) da caixa moldura (5) que é instalada em abertura (6h) de passagem de ar (A) praticada no corpo do tubo de chama (6); dito queimador (1) apresenta cavalete de gás (2) conectado no tubo de chama (6) através de tubulação de alimentação (tb) onde é instalado o conjunto de queima (7) e sistema de modulação de ar (3).
