SISTEMA DE EMBALAGEM DE PRODUTOS E RESPECTIVO MAQUINÁRIO DE PROCESSAMENTO DE EMBALAGEM

Classificação IPC

Resumo técnico

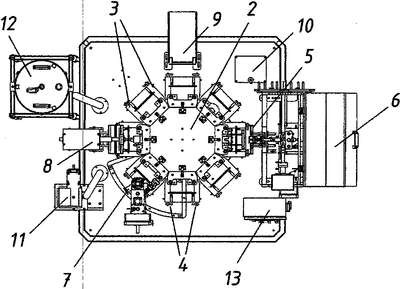

SISTEMA DE EMBALAGEM DE PRODUTOS E RESPECTIVO MAQUINÁRIO DE PROCESSAMENTO DE EMBALAGEM - pertencente ao campo dos sistemas industriais automatizados de envase e selagem de mercadorias, compreendendo um maquinário (1) substancialmente quadrangular, possuindo centralmente um carrossel rotativo octogonal (2), do qual se prolongam braços paralelos (3) e de movimentação angular horizontal convergente e divergente, possuindo em suas extremidades garras de fixação projetantes (4) que se estendem e se recolhem de modo a pegar e segurar as bordas laterais superiores de cada embalagem (E), entregues primeiramente pelo mecanismo posicionador (5), que as retira ordenadamente do compartimento alimentador (6) de embalagens, sendo que os referidos braços paralelos (3) estão contrapostos de forma octogonal, tendo como eixo central o carrossel rotativo (2), de maneira que em cada posição um braço (3) estará desempenhando uma tarefa intercalada, abrangendo o recebimento da embalagem (E) vazia pelo mecanismo posicionador (5); o encaminhamento para o mecanismo de enchimento (7); direcionamento para o dispositivo selador (8) e de retirada do ar residual e final entrega e dispensa da embalagem preenchida na calha de saída (9), sendo que dito maquinário (1) conta ainda com porta pinças (10), dosador (11), funil de entrada do produto (12) e painel de comando (13).
