CILINDRO PURIFICADOR DE AR COMPRESSOR POR DECANTAÇÃO DE RESIDUOS, DESUMIFICAÇÃO E FILTRAGEM

Classificação IPC

Resumo técnico

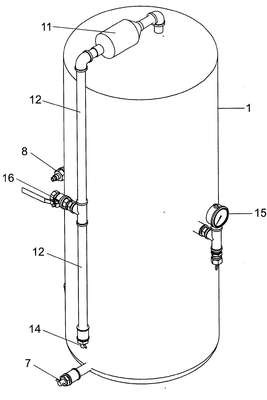

CILINDRO PURIFICADOR DE AR DE COMPRESSOR POR DECANTAÇÃO DE RESIDUOS, DESUMIFICAÇÃO E FILTRAGEM A presente patente de invenção esta relacionada com o grupo da engenharia mecânica, particularmente de equipamentos desenvolvidos para purificação de ar de compressores, diminuindo os riscos de contaminação de ambientes por transmissão de bactérias, fungos através do ar umedecido, assim como resíduos prejudiciais a conservação e manutenção de aparelhos de precisão e equipamentos pneumáticos. O cilindro purificador de ar de compressor por decantação de resíduos e filtragem de resíduos, objeto da presente patente de invenção, consiste em um cilindro metálico vertical dotado de paredes dimensionadas a pressão determinada pelo compressor, controlado por manômetro durante a passagem ascendente do fluxo de ar comprimindo no seu interior entre placas laminadas fixadas horizontalmente no eixo vertical fixo central destinadas à separação de impurezas carreadas e posterior filtragem do ar processado nos filtros de feltro preferencialmente dispostos em no reservatório horizontal na estrutura superior de formação do cilindro, sendo o ar purificado conduzido para o exterior por meio de tubulações.
