GABARITO PARA MOLDAGEM DE PAREDES E LAJES DE CONCRETO

Classificação IPC

Resumo técnico

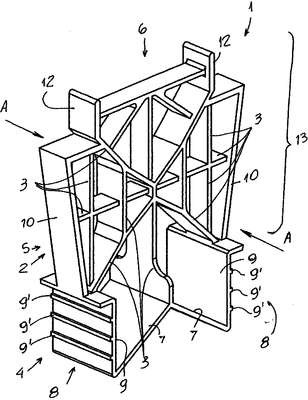

GABARITO PARA MOLDAGEM DE PAREDES E LAJES DE CONCRETO, o qual é indicado pela referência numérica (1) e é constituído por uma peça monobloco (2) preferivelmente fabricada em plástico injetado, sendo caracterizado pelo fato de apresentar uma estrutura geral formada por uma série de paredes laminares (3), onde é definida uma porção inferior (4), uma porção intermediária (5) e uma porção superior (6); a porção inferior (4) apresenta o formato combinado de dois setores de perfil com seção transversal em forma de losango (7), os quais nas faces verticais e externas (8) das suas paredes verticais (9) contam com nervuras horizontais e paralelas (9 ); já a porção intermediária (5) é formada pelas paredes laminares (3), sendo que suas paredes extremas (10) apresentam um padrão de abertura a partir dos seus extremos superiores; a porção superior (6) apresenta uma parede horizontal (11), nos extremos da qual estão trechos de paredes verticais (12); as porções intermediária (5) e superior (6) apresentam uma conformação delgada quando comparadas, em conjunto, com a porção inferior (4), gerando assim um trecho vertical (13) afinado e que permite economia de material na elaboração do gabarito (1) como um todo.
