MÉTODO DE CALIBRAÇÃO DE UM MODELO MATEMÁTICO DE UMA MÁQUINA DE MEDIÇÃO PARA COMPENSAR ERROS DEVIDOS A DEFORMAÇÃO DINÂMICA

Classificação IPC

Prioridades unionistas

Resumo técnico

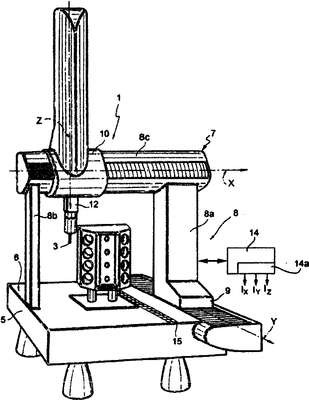

Método de calibração de um modelo matemático de uma máquina de medição por coordenada para a compensação de erros dinâmicos devido à deformaçao. Um método de calibração de um modelo matemático para compensar os erros devidos à deformação dinâmica de uma máquina de medição equipada com uma unidade móvel capaz de mover uma sonda agulha em um volume de medição, sendo que o modelo fornece, em resposta a ao menos um valor de entrada correlacionado com um sinal de controle de ditos meios de acionamento (13), uma pluralidade de valores de saída que compreendem ao menos um componente do erro de medição introduzido pela deformação e ao menos um valor detectado por um sensor de laser e correlacionado com a deformação. Na etapa de calibração, a unidade móvel é submetida a um ciclo de movimento constituído por oscilações de pequena amplitude e de freqüência variável, seguindo a lei do movimento senoidal, mantendo a ponta da sonda bloqueada; durante o ciclo de movimento, os valores de entrada e saída são amostrados e fornecidos a um algoritmo para a identificação do modelo.
