BLOCO DESLIZANTE LINEAR

Classificação IPC

Prioridades unionistas

Resumo técnico

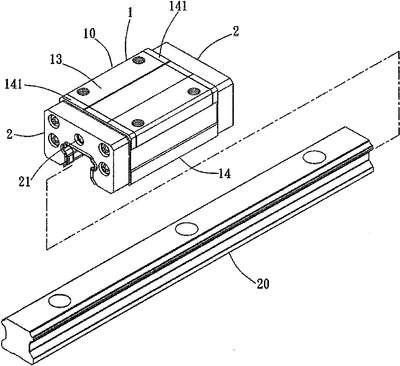

BICCO DESLIZANTE LINEAR A presente invenção trata de um bloco deslizante linear que inclui um bloco base, dois blocos de guia de circulação acoplados a duas extremidades do bloco base e uma pluralidade de esferas de rolamento acomodada no bloco base. O bloco base inclui um membro de corpo e um membro de cobertura. O fundo do bloco base apresenta uma ranhura deslizante. O membro de cobertura é formado integralmente com o membro de corpo para cobrir uma parte do membro de corpo. O membro de cobertura inclui duas porções de extremidade de bloco, pelo menos uma porção de conexão conectada entre as duas porções de extremidade de bloco e duas trilhas sujeitas à carga formadas em dois lados da ranhura deslizante. Cada porção de extremidade de bloco do membro de cobertura é formada com uma primeira passagem de óleo voltada para o bloco de guia de circulação relativo. Cada trilha sujeita à carga é formada com uma segunda passagem de óleo. Duas extremidades da segunda passagem de óleo se comunicam com a primeira passagem de óleo.
