CONJUNTO DE CABEÇA DE POÇO COM UM EIXO GEOMÉTRICO E MÉTODO PARA VEDAÇÃO DE UM MEMBRO INTERNO DE CABEÇA DE POÇO A UM MEMBRO EXTERNO DE CABEÇA DE POÇO

Classificação IPC

Prioridades unionistas

Resumo técnico

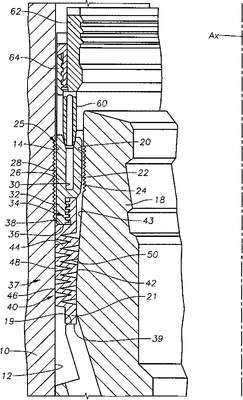

RESUMO CONJUNTO DE CABEÇA DE POCO COM UM EIXO GEOMÉTRICO E MÉTODO PARA VEDAÇÃO DE UM MEMBRO INTERNO DE CABEÇA DE POÇO A UM MEMBRO EXTERNO DE CABEÇA DE POÇO Trata-se de um conjunto de vedação entre um revestimento de cabeça de poço (10) que tem um orifício (12) e um suspensor de revestimento (18), tem uma perna de vedação interna (22) para vedação de encontro ao suspensor (18) e uma perna de vedação externa (26) para vedar de encontro ao revestimento (10). Uma extensão (32) se estende para baixo a partir da perna de vedação externa (26) e tem um ressalto voltado para baixo (36) que repousa em um ressalto voltado para cima (38) formado em um anel de ponta (37). Uma conexão (34) conecta o anel de vedação (25) ao anel de ponta (37) com uma parte inferior do anel de ponta (37) que repousa no ressalto voltado para cima (38) do suspensor de revestimento (18). Foles (40) são formados no anel de ponta (37) para aumentar a capacidade de fixação. Os foles (40) tem uma superfície interna (42) que é voltada para um perfil externo (43) do suspensor (18), e uma superfície externa (46) no fole (40) que é voltada para (12) do revestimento (10). Quando os foles (40) são encolhidos axialmente, os mesmos se expandem radialmente para fora e contraem radialmente para dentro do orifício (12) do revestimento (10) e do perfil externo (43) do suspensor (18).
