DISJUNTOR

Classificação IPC

Prioridades unionistas

Resumo técnico

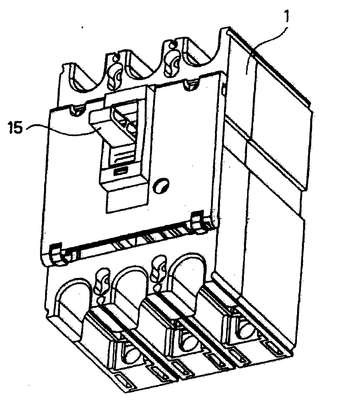

DlSJUNTORDisjuntor incluindo um compartimento principal; um mecanismo de comutacao aco-modado junto ao compartimento principal, e incorporando uma parte mecanica para a aber-tura e fechamento de circuito; mecanismo de disparo con?gurado para acionar o mecanismode comutacao junto a uma posicao de interrupgao de circuito mediante a deteccao de umaanormalidade na corrente junto a um circuito; e um dispositivo externo instalado de modo apoder ser separado do compartimento principal, sendo que o disjuntor inclui um mecanismode interrupcao configurado para interromper o mecanismo de comutacao por meio de con-tactagéo pelo menos de uma parte do dispositivo externo quando da instalacao do dispositi-vo externo junto ao compartimento principal. O disjuntor inclui ainda uma lingueta incorpora-da ao mecanismo de comutacao, e configurada de modo a manter uma condicao de circuitoconectado; um suporte de lingueta configurado para vir a restringir ou liberar a movimenta-cao da lingueta; e um cravo instalado de forma giratéria junto ao mecanismo de disparo, econfigurado para vir a restringir ou liberar o suporte de lingueta de acordo com uma direcéode rotacao, sendo que o mecanismo de interrupcao inclui uma porcao proeminente integralmente formada junto ao cravo, e uma alavanca formada junto ao dispositivo externo. A por-gao proeminente pode ser configurada para fazer girar o cravo na direcao de soltura pormeio de contactacao da alavanca quando dispositivo externo vier a se aproximar de umaposicao de instalacao do compartimento principal, e configurada a nao entrar em contatocom a alavanca quando o dispositivo externo estiver posicionado junto a posicao de instalação.
