DISTANCIADOR PARA EMPREGO EM FERRAGENS HORIZONTAIS

Classificação IPC

Resumo técnico

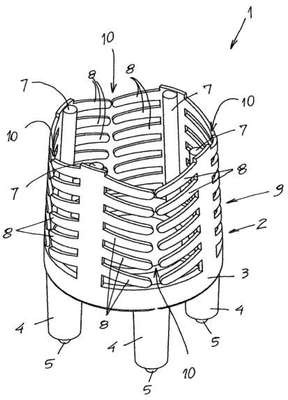

"DISTANCIADOR PARA EMPREGO EM FERRAGENSHORIZONTAIS", o qual é indicado pela referência numérica (1)e compreende uma peça monobloco (2), preferivelmente produzida5 em plástico injetado, sendo a peça monobloco (2) definida por umaporção de base {3) de contorno preferivelmente circular, da qualpartem, verticalmente para baixo, projeções (4); no extremo de cadauma das projeções (4) está posicionado um ponto de apoio (5) queapresenta uma configuração troncônica, definindo assim um ponto com1 O área reduzida (6); da porção de base (3) partem, verticalmente paracima quatro ramos eqüidistantes (7), dos quais são projetadas, paracada um dos lados, abas laminares inclinadas (8); as abas laminaresinclinadas (8) de cada um dos ramos (7) são dimensionadas paraestabelecer uma relação de proximidade com as abas laminares15 inclinadas (8) integrante dos ramos (7) adjacentes, criando assim umaestrutura envolvente (9); em conjunto, as abas laminares inclinadas(8) formam quatro regiões (10) para inserção e retenção das barrasmetálicas (B) que formam a ferragem (F).
