PLACA ELETRÔNICA PERSONAL SOLDA

Classificação IPC

Resumo técnico

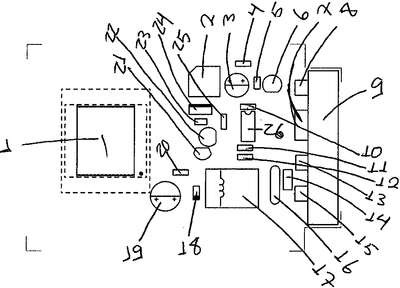

PLACA ELETRÔNICA PERSONAL SOLDA. Patente figura 1: Sistema além de reconhecer quando a resistência esta quente faz com que a cada solda o sistema aguarde um tempo de quatro segundos para realizar uma nova solda, evitando acidentes, transformado de 220v para 12v 1, ponte retificadora transforma a saída do transformador de ac para dc 2, capacitor filtro 3, resistor de polarização do Ldl 4, capacitor filtro 5, led indicador de solda em andamento 6, potenciômetro de tempo 7, micro acionador de solda 8, conector borne 9, resistor puil up da chave do pedal externo 10 reset do micro controlador 11, resistor de polarização do transistor 12, saída de alimentação do transformador 13, supressor de tenção para ruído da rede elétrica 14, entrada de energia 15, capacitor para filtro de ruído de rede elétrica 16, rede que comanda o acionamento do contator de alta tensão 17, diodo de proteção do transistor para descarga da bobina do rele 18, buzzer indicador sonoro de solda em andamento 19,resistor entrada da bobina do rele 20, transistor para acionamento do rele 21, led indicador de circuito energizado 22, capacitor filtro 23, regulador de tenção para +5v de alimentação de micro controlador 24, resistor de polarização do Ld2 25, chip eletrônico responsável pelo controle do sistema 26. Patente figura 2:Circuito eletrônico impresso.
