MEDIDOR DE VAZÃO MÁSSICA TIPO CORIOLIS

Classificação IPC

Prioridades unionistas

Resumo técnico

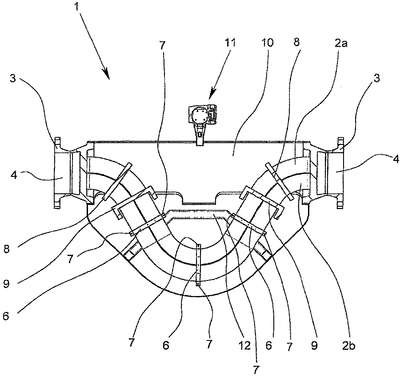

Patente de Invenção: "MEDIDOR DE VAZÃO MÁSSICA TIPO CORIOLIS". A presente invenção refere-se a um medidor de vazão mássica tipo Coriolis (1), com pelo menos quatro tubos de medição curvados (2a, 2b, 2c, 2d), pelo menos uma disposição de atuador, e pelo menos uma disposição de sensor, sendo que um primeiro tubo de medição (2a), e um segundo tubo de medição (2b), ficam em um primeiro plano comum (E¹), e um terceiro tubo de medição (2c), e um quarto tubo de medição (2d), em um segundo plano comum (E²), sendo que o primeiro plano (E¹), e o segundo plano (E²), passam de maneira paralela um em relação ao outro, e sendo que todos os quatro tubos de medição (2a, 2b, 2c, 2d), no lado de entrada e no lado de saída são reunidos em termos de técnica de vazão com um coletor (3). Um medidor de vazão mássica tipo Coriolis para grandes quantidades de vazão, o qual é melhorado com respeito a sua precisão de medição, é realizado de modo que a geometria e/ou as características de superfície dos tubos de medição (2a, 2b, 2c, 2d) são escolhidas de tal maneira, que a resistência de tubo de todos os quatro tubos de medição (2a, 2b, 2c, 2d) seja idêntica para uma corrente.
