Patente de Invenção SISTEMA DE CONTROLE DA ATMOSFERA GASOSA DE GÁS INERTE PARA TRANSFORMADORES DE POTÊNCIA DE ENERGIA ELÉTRICA COM ISOLANTES LÍQUIDOS de B&M PESQUISA E DESENVOLVIMENTO LTDA. — IPC G08B 25/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.

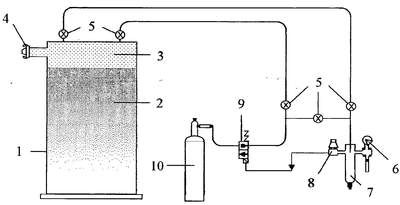

SISTEMA DE MONITORAMENTO E CONTROLE AUTOMÁTICO DA ATMOSFERA GASOSA EM TRANSFORMADORES DE POTÊNCIA DE ENERGIA ELÉTRICA COM ISOLANTES LÍQUIDOS, COM SUPERVISÃO E ALARMES REMOTOS DAS CONDIÇÕES DE OPERAÇÃO. Trata-se de um sistema capaz de monitorar e controlar continuamente e de forma automática a pressão do gás inerte no colchão(3) de gás contido em um transformador(í) elétrico de potência de forma a mantê-la estável e mais elevada que a pressão atmosférica. Todo o sistema é controlado eletronicamente, quando a pressão aumenta acima de um valor pré-definido o gás é sugado por uma câmara de vácuo(45) conectada a um compressor(47), e quando diminui abaixo de um valor também pré-definido, o mesmo é injetado pelo acumulador de gás inerte(52) através da válvula reguladora de pressão(50) que o injeta com uma pressão constante e limitada, aumentando-a. O sistema monitora através de um controlador lógico programável(28) a pressão, temperatura e a umidade do gás inerte, bem como a temperatura do isolante líquido(2) e as grandezas elétricas demandadas pelo transformador(í). O sistema é supervisionado por uma central de gerenciamento(33) que se comunica através da rede global de comunicação(31) para receber as informações monitoradas, de controle e alarmes, podendo também operar manualmente o sistema à distância.
