Invention Patent PARAFUSO PARA O APARAFUSAMENTO DIRETO EM UM COMPONENTE de EJOT SE & CO. KG — IPC F16B 25/00. Drawing published by the INPI in the Industrial Property Gazette.

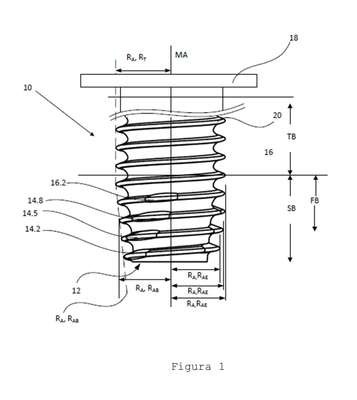

PARAFUSO PARA O APARAFUSAMENTO DIRETO EM UM COMPONENTE. A invenção se refere a um parafuso (10) para o aparafusamento direto em um componente, em particular feito de um material de metal leve, compreendendo uma cabeça e uma haste, haste a qual é provida com uma rosca (20), o raio externo da rosca (RA) o qual diminui a partir de uma região de suporte de carga cilíndrica (TB), sobre uma região de ponta (SB), para a ponta (12), a rosca (20) tendo, na região de ponta (SB), isto é a região em que o raio externo da rosca (RA) diminui para a ponta do parafuso (12), pelo menos cinco elevações (14.X, 16.X) que são delimitadas na direção circunferencial e que se estendem na direção radial, em que a rosca (20), na região das elevações (14.X, 16.X), se estende sobre um raio externo variável (RA), em que o raio externo máximo de elevação do mesmo define um raio máximo de elevação (REmax), com o raio máximo de elevação (REmax) de pelo menos duas elevações - elevações de calibração (16.X) - é de tamanho igual e ao mesmo tempo também é maior do que o raio externo de rosca constante (RA) na região de suporte de carga (TB), isto é o raio da região de suporte de carga (RT), com pelo menos três elevações de pré-formação (14.X) sendo arranjadas entre as elevações de calibração (16.X) e a ponta dianteira (12), as elevações de pré-formação as quais são menores no seu respectivo raio máximo de elevação (REmax) do que o raio máximo de elevação (REmax) das elevações de calibração (16.X), e além disso o raio máximo de elevação (REmax) das elevações de pré-formação (14.X) diminui na direção da ponta (12).
