QUEIMADOR CONVECTIVO RECUPERATIVO COM ROTAÇÃO DE CHAMA

IPC Classification

Abstract

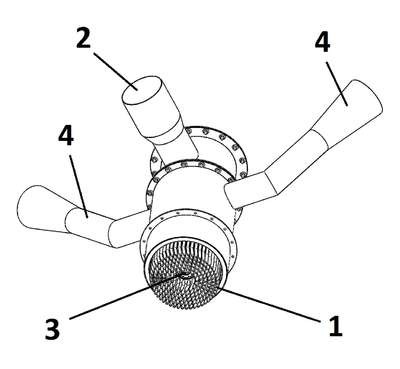

QUEIMADOR CONVECTIVO RECUPERATIVO COM ROTAÇÃO DE CHAMA, que apresenta carga térmica, vazão e pressão elevadas, acima de 1 MW, 1.000 m³/h e 400 mmca, respectivamente, caracteriza-se por um feixe de tubos coaxiais de ponta angulada (1), de comprimento e angulação polar e azimutal igual ou variável, cilíndricos ou achatados, que atuam, simultaneamente, como trocadores de calor e dispositivos para rotação de chama: reduzem a temperatura dos fumos de combustão que escoam externamente em contracorrente ao ar de combustão, preaquecido no interior dos tubos, e produzem chama espiralada com elevada recirculação. Aplicações típicas encontram-se em secagem, aquecimento, conservação da temperatura ou resfriamento controlado por método convectivo em equipamentos industriais com revestimento refratário. A redução do consumo de combustível por uso do queimador é estimada em torno de 35%, com correspondente redução das emissões de CO2, com e redução das emissões de NOx estimada em 40%. O queimador viabiliza, ainda, o uso de combustíveis de baixo poder calorífico, incluindo gases residuais de processos, com ganhos ainda mais expressivos em economia de combustível e redução de emissões.
