CONFIGURAÇÃO APLICADA A/EM GERADOR DE VÁCUO

Concessão do registro

#39

Exigência não cumprida — registro extinto

#34.2

Exame formal de cumprimento de exigência (Protocolo: 870230007603 UF: WB Data: 27/01/2023 Hora: 14:01)

Exigência técnica

#34

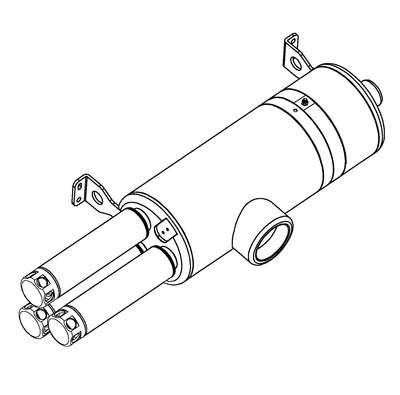

Exigência formulada com fulcro no Manual de Desenhos Industriais - 1ª revisão (doravante Manual), acessível em http://manualdedi.inpi.gov.br/projects/manual-de-desenho-industrial/wiki/ [1] As figuras não estão correspondentes entre si. Em atenção ao item 5.6 do Manual revise todo o conjunto de figuras, fazendo as correções indicadas abaixo e quaisquer outras que sejam necessárias para que as imagens apresentem coerência entre si. [1.1] Com relação às figuras 1.1 a 1.7: a representação da união do pequeno tubo lateral (pequeno retângulo representado na parte inferior da figura 1.5 e na parte superior da figura 1.7) com o tubo maior, principal, nas figuras 1.5 e 1.7 está errada; a vista lateral direita deveria ser a vista oposta à vista lateral esquerda, mas não é. É necessário que o requerente esclareça qual ponto de referência usou para nomear as vistas: as figuras 1.2 e 1.3 parecem estar inclinadas em relação às demais, dificultando a referência; a figura 1.5, por exemplo, parece representar a vista superior da figura 1.2, mas não sob um ponto de vista horizontal, e sim inclinado (o pino, por exemplo, está no meio da figura 1.5, mas na figura 1.2 está mais à direita); a figura 1.7 é oposta da 1.5; a figura 1.4 e a 1.6 são opostas. Defina o ponto de referência, coloque as figuras numa posição que permita verificar a referência (parece que as figuras 1.2 e 1.3 deveriam ser giradas de modo que a face inferior fique voltada para baixo, a superior para cima, a lateral direita para a direita e a lateral esquerda voltada para a esquerda (tomando como referência a vista frontal), considerando 2 eixos, um vertical e outro horizontal. [1.2] Com relação às figuras 2.1 a 2.7: a representação da união do pequeno tubo lateral (pequeno retângulo representado na parte inferior da figura 2.5 e na parte superior da figura 2.7) com o tubo maior, principal, nas figuras 2.5 e 2.7 está errada; a vista lateral direita deveria ser a vista oposta à vista lateral esquerda, mas não é. É necessário que o requerente esclareça qual ponto de referência usou para nomear as vistas: as figuras 2.2 e 2.3 parecem estar inclinadas em relação às demais, dificultando a referência; a figura 2.5, por exemplo, parece representar a vista superior da figura 2.2, mas não sob um ponto de vista horizontal, e sim inclinado (o pino, por exemplo, está no meio da figura 2.5, mas na figura 2.2 está mais à direita); a figura 2.7 é oposta da 2.5; a figura 2.4 e a 2.6 são opostas. Defina o ponto de referência, coloque as figuras numa posição que permita verificar a referência (parece que as figuras 2.2 e 2.3 deveriam ser giradas de modo que a face inferior fique voltada para baixo, a superior para cima, a lateral direita para a direita e a lateral esquerda voltada para a esquerda (tomando como referência a vista frontal), considerando 2 eixos, um vertical e outro horizontal. [1.3] Com relação às figuras 3.1 a 3.7: a representação da união do pequeno tubo lateral (pequeno retângulo representado na parte inferior da figura 3.5 e na parte superior da figura 3.7) com o tubo maior, principal, nas figuras 3.5 e 3.7 está errada; a vista lateral direita deveria ser a vista oposta à vista lateral esquerda, mas não é. É necessário que o requerente esclareça qual ponto de referência usou para nomear as vistas: as figuras 3.2 e 3.3 parecem estar inclinadas em relação às demais, dificultando a referência; a figura 3.5, por exemplo, parece representar a vista superior da figura 3.2, mas não sob um ponto de vista horizontal, e sim inclinado (o pino, por exemplo, está no meio da figura 3.5, mas na figura 3.2 está mais à direita); a figura 3.7 é oposta da 3.5; a figura 3.4 e a 3.6 são opostas. Defina o ponto de referência, coloque as figuras numa posição que permita verificar a referência (parece que as figuras 3.2 e 3.3 deveriam ser giradas de modo que a face inferior fique voltada para baixo, a superior para cima, a lateral direita para a direita e a lateral esquerda voltada para a esquerda (tomando como referência a vista frontal), considerando 2 eixos, um vertical e outro horizontal. [2] De acordo com o item 5.6 c/c itens 3.7.2 e 3.7.3 do Manual, por terem sido apresentadas todas as vistas necessárias, o relatório descritivo e a reivindicação não são obrigatórios para este pedido. Com base no art. 107 da LPI, por terem sido apresentados, estes documento deverão constar do certificado. Para tal, devem atender às condições estabelecidas pelo INPI, como previsto no art. 101 da mesma lei. Reapresente o relatório descritivo corrigido: informe as legendas corretas das novas figuras apresentadas. Caso não tenha interesse em reapresentar o documento corrigido, o requerente deverá declarar no cumprimento desta exigência que abdica dele, o que ensejará sua não inclusão no certificado por infringência ao art. 101 da LPI, sem prejuízos para o pedido. Se o requerente abdicar do relatório, é necessário que abdique também da reivindicação: apesar de a apresentada estar correta, faz menção ao relatório. / O cumprimento desta exigência deve ser feito com a apresentação de petição com código de GRU 105, com o pagamento da taxa correspondente.

Notificação de depósito

#31

Notificação de depósito (Protocolo: 870230007603 UF: WB Data: 27/01/2023 Hora: 14:01)
