Exigência técnica
#34

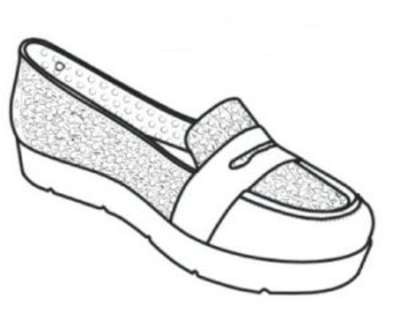

1. As figuras contêm linhas grossas que se sobrepõe criando áreas escurecidas e de pouca definição que comprometem a visualização das formas e das superfícies do objeto. Reapresentar o conjunto de figuras com melhor qualidade gráfica, nitidez e contraste, revelando com precisão os contornos, relevos e rebaixos do objeto reivindicado e possibilitando a compreensão de seus detalhes. Respeitar a resolução mínima de trezentos dpi. Evitar reflexos, texturas granuladas, brilhos e outros elementos que afetem a compreensão da configuração do objeto.2. O objeto deverá ser representado em todas as vistas ortogonais (anterior, posterior, superior, inferior e ambas as laterais) e em ao menos uma perspectiva. Reapresentar o conjunto de figuras acrescentando as vistas faltantes.3. As figuras não deverão ser pranchas de desenho técnico e não deverão conter molduras, medidas, textos, símbolos, cortes, indicação de escala e informações do gênero.4. Há vistas em que o pé esquerdo é representado, e vistas em que a representação se refere ao pé direito. Harmonizar o conjunto de figuras de modo que o objeto representado em todas as vistas corresponda ao mesmo pé.5. Há incoerências entre as vistas. Na atual figura que representa a vista em perspectiva, pode-se observar duas linhas cheias e uma linha tracejada indicando pesponto na parte da frente do sapato. Nas figuras que representam a vista superior e a vista superior frontal, porém, o que se observa são duas linhas tracejadas indicando e pesponto e apenas uma linha cheia. Além disso, na vista superior frontal. Além disso, a linha cheia representada no calcanhar do objeto nas vistas superior e lateral também não está representada na vista em perspectiva. Revisar todo o conjunto de figuras, fazendo as correções indicadas e quaisquer outras que sejam necessárias para que as imagens apresentem coerência entre si. Excluir da reapresentação a atual vista superior frontal, que apresenta diversos erros de proporção e perspectiva. 6. A numeração das figuras deverá obedecer ao seguinte padrão: Fig. 1.1, Fig. 1.2, Fig 1.3, etc.7. Conforme o disposto no inciso II do Art. 14 da IN044/2015, o título do pedido deve ser conciso, claro e preciso sem expressões ou palavras irrelevantes ou desnecessárias, nem outras que denotem vantagens, atributos ou quaisquer qualificações. Alterar o título do pedido para "Configuração aplicada em sapato".
