302017002898

Arquivamento do pedido

#35

Arquivamento

Exigência não cumprida — registro extinto

#34.2

Exigência técnica

#34

O tronco de cone permanece com borda arredondada, mas a perspectiva demonstra ser reta;Na vista superior falta um círculo concêntrico representando a borda superior do objeto;As vistas laterais não correspondem ao representado na perspectiva;Outras incosistências foram observadas, mas dada a grande quantidade de falhas, não há como enumerá-las todas nesta exigência. Apenas algumas foram mencionadas para demonstrar que a exigência não foi cumprida adequadamente.Dessa maneira, os desenhos devem ser todos revisados e todas as formas representadas na perspectiva devem estar presentes nas vistas ortogonais.

Exigência não cumprida — registro extinto

#34.2

Exigência técnica

#34

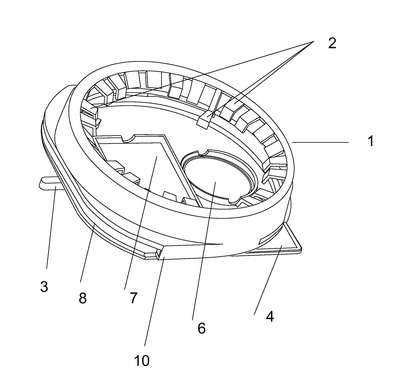

Corrigir título do pedido para "Configuração aplicada em suporte de gaveta para microscópio";As vistas apresentam incosistências nas formas. A borda superior (nº 1) da forma circular parece plana na perspectiva, mas na laterais se apresneta arredondada. Nas formas retângular e circular, na parte interna, da figura 1.7 têm dois rebaixos em semicírculo opostos. Mas na vista superior essa característica não é revelada. Há uma linha faltando na vista superior, representado na referência nº2 da figura 1.7. O elemento nº 3 da figura 1.7 está incorretamente representado na fig. 1.6. Essas são apenas algumas inconsistências. Revisar todos os desenhos e corrigir todas elas.Apresentar novo conjunto de imagens, com alta qualidade de definição, na vista em perspectiva, e ortogonais frontal, posterior, inferior, superior e laterais, corrigindo todas as incoerências nas formas.

Notificação de depósito

#31

Notificação de depósito (Protocolo: 870170048853 UF: WB Data: 13/07/2017 Hora: 12:18)
