302016005788

Arquivamento do pedido

#35

Arquivamento

Exigência não cumprida — registro extinto

#34.2

Exigência técnica

#34

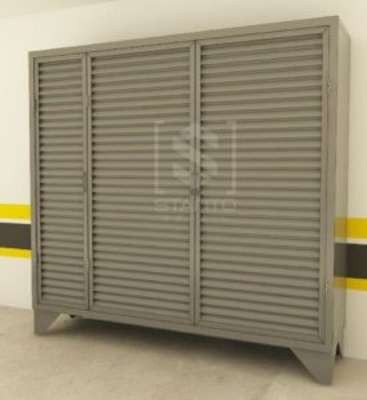

1. Reapresentar o pedido adequado à Instrução Normativa 44/2015 - IN.2. Alterar título para configuração aplicada em armário, em atenção ao inciso II do art. 14 da IN.3. Todas as folhas de figuras devem ser substituídas, pois estão em desacordo com os artigos 20 e 21 da IN:3.1 As figuras não podem conter: marcas, logotipos, textos, medidas, elementos meramente ilustrativos que não façam do objeto (objetos dentro do armário, corte de piso e parede, linhas de interrupção, por exemplo), molduras (pranchas, carimbos);3.2. As figuras devem: ter fundo absolutamente neutro, sem revelar qualquer padrão ou textura (piso, pintura de parede, etc.); mostrar a forma montada da configuração externa do objeto (objeto completo), sem destacar detalhes ou partes separadamente.4. As folhas das figuras devem conter apenas as figuras, devidamente numeradas individualmente conforme inciso VI do art. 20 da IN: figura 1.1, figura 1.2, etc.5. As folhas de figuras devem ser numeradas no centro da margem superior, indicando o número da folha e o número total de folhas, por exemplo: 1/4, 2/4, 3/4 e 4/4, conforme inciso VIII do art. 20 da IN.6. Apresentar, para cada objeto, novo conjunto de figuras formado pelas vistas ortogonais (frontal, posterior, laterais, superior e inferior), além de pelo menos uma perspectiva, conforme inciso IV do art. 20 da IN. Mostrar apenas os objetos, sem linhas de piso, parede ou indicações de materiais e modelos.

Notificação de depósito

#31

Notificação de depósito (Protocolo: 870160075307 UF: WB Data: 14/12/2016 Hora: 12:35)
